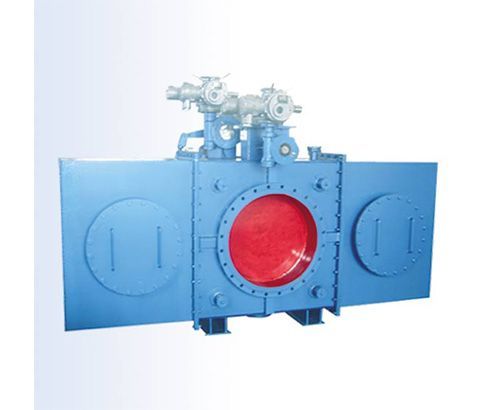

封閉式插板閥

封閉式插板閥
產品型號：FF941X
產品規格：DN400-DN2800
公稱壓力：0.05-0.25MPa
適用溫度：-20--200℃
適用介質：空氣、加熱爐煤氣、高爐煤氣、轉爐煤氣、、煙氣等
封閉式插板閥產品說明：封閉式插板閥是一種大口徑管道輸送氣體、特別是輸送可燃?xì)怏w的隔斷用的封閉式插板閥，由主閥箱體和副閥箱體構成的閥箱及閥板、具有同步傳動機構和具有空行程的頂開裝置、利用離合器聯接／分離橫移驅動裝置和橫移機構的橫移裝置構成，橫移機構安裝在主閥箱體內、閥板上部中央，這種閥門，波紋補償器在工作過程中受力均勻、故障率低、壽命長，閥板行走平穩、需驅動動力小，并且可在不影響管道正常通斷的情況下檢驗閥門的可靠性
1.液動敞開式插板閥由閥體、閥板、伸縮節、固定套、彈簧復位缸夾緊機構(DN≤1200為絲桿夾緊機構)、液壓馬達、液壓站、限位器等部件組成。關閥時，啟動液壓站驅動彈簧復位缸，密封副脫開，到位后，液壓馬達動作，驅動閥板行走由開到關，到位后，液壓馬達停止動作，彈簧復位缸卸油，夾緊機構自動夾緊到位，關閥結束。開閥則反之。
2.電動敞開式插板閥由閥體、閥板、伸縮節、固定套、電液推桿彈簧夾緊機構、行走電裝、限位器等部件組成。關閥：電動推桿驅動彈簧夾緊機構，使密封副脫開，到位后，行走電裝啟動，驅動閥板行走由開到關，到位后，電動推桿反向運轉，彈簧夾緊機構自動夾緊到位，關閥結束。開閥則反之。
封閉式插板閥由左閥體，中閥體，右閥體，，絲桿副，閥板，密封圈，杠桿，液壓缸等零件，組成，并由底座，支撐機構構成風性結構體，橡膠密封圈鑲嵌在閥上，具有耐高溫，密封性能好，更換方便，使用壽命長行等特點。
封閉式插板閥可以單臺遠距離控制。亦可以多臺聯網遠距離控制，非正常情況下還可以利用閥門本向身裝置手動操作。
